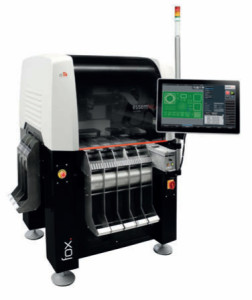

La FOX La FOX, la nouvelle machine de report de CMS est conçue pour un espace de production réduit. Elle accepte des PCB de 406 mm X 305 mm. Les choix de design pour le bâti et pour la motorisation ont été faits sans compromis : bâti massif en fonte minérale et moteurs linéaires. Cadence 4500 composants par heure (IPC 8950A), la résolution des axes est de 0.2μm ce qui permet une précision de report de 45μm à 3 Sigmas.
• Machine multi-usage : dosage crème/colle et placement pour des applications en 2.5D
• Cadence : 4.500 CPH
• Gamme de composants : du 01005 à 33×80 mm
• Chargeurs intelligents

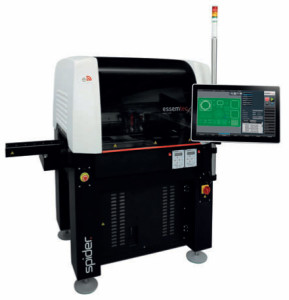

Spider
La nouvelle SPIDER est un outil de dosage extrêmement puissant. 150 000 points pas heure, du dosage en 3D sur à peine un mètre carré ! Elle ne fait que 88 cm de long sur 108 cm de large avec des fonctionnalités majeures permettant des vitesses de dosage jusqu’à 150 000 points par heure et des caractéristiques machine permettant de faire du dispensing en 3D.
• Jusqu’à 150,000 points/h
• 6 millions de shots en mode production
• Haute précision: 40 microns (3σ)à pleine vitesse
• Libre choix de la valve de dosage (jusqu’à 2)

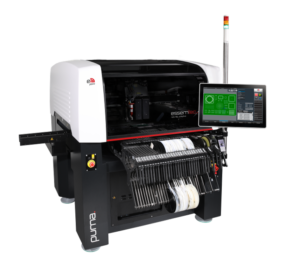

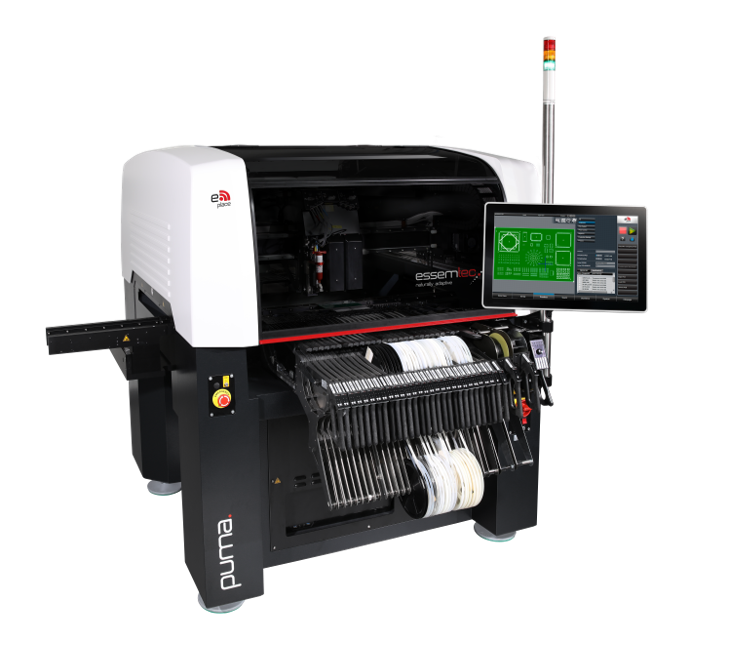

Puma
La Puma peut évoluer vers plus de capacité et plus d’applications grâce à ses moteurs linéaires, une très grande capacité de chargeurs, une taille de carte importante et une productivité élevée. Elle fait partie des dernières générations de machine de report CMS.
3 versions disponibles : PUMA (1 tête soit 6.700 cph), PUMA2 (2 têtes soit 11,200 cph) et PUMA4 (4 têtes soit 18.100 cph)
Jusqu’à 280 feeders intelligents 8mm sur la PUMA4
Process combiné placement CMS et dosage de colle ou crème en un seul passage
Gamme de composants : du 01005 à 33 x 80 mm

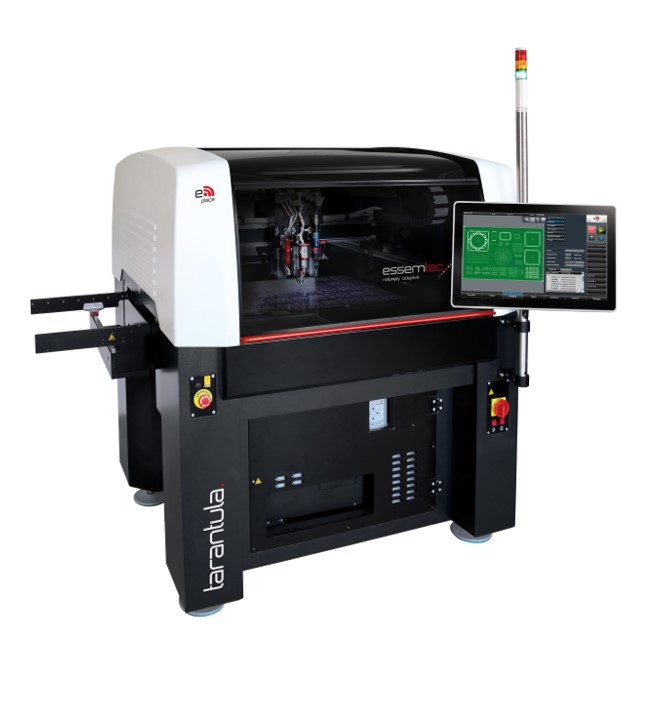

Tarantula
La nouvelle Tarantula est la machine de dosage qui associe l’état de l’art de la technologie à une gamme d’applications large. Elle peut être équipée de 3 valves de dosage. La programmation et l’utilisation sont simples et permettent une adaptation aisée des paramètres de process.
Large gamme d’applications de distribution telles que la crème à braser et la colle, l’encapsulation LED, l’époxy argenté, le barrage et le remplissage, le sous-remplissage, le remplissage de cavité, la distribution 3D via la cartographie de la hauteur par laser
Jusqu’à 3 valves simultanément parmi un choix de 5 modèles : Piézoélectrique à 145.000 points / h, Pneumatique à 77.000 points / h, Time/Pressure à 26.000 points / h, Vis d’Archimède à 22.000 points / h
Grand format de PCB accepté jusqu’à 560 x 610 mm, en option 1.800 x 610 mm
